FLANGES O
BRIDAS

Experiencia – Precisión – Eficacia

Una brida, Flange o Flanche es una pieza de la línea de los Fittings la cual se encarga de unir dos piezas (principalmente cañerías y válvulas), a través de pernos, permitiendo en un futuro desarmar la línea sin necesidad de procedimientos destructivos, permitiendo un montaje y desmontaje más accesible, económico y seguro.

Tipos y Características de flanges:

El tipo de flange determina su forma y su uso, dentro de los más importantes encontramos:

Brida Deslizante

(Slip-On)

Este tipo de flange se desliza en la cañería, siendo muy seguro, ya que tiene soldadura interna y externa. Generalmente, posee cuello y resalte, en ocasiones lo vemos liso (a soldar)

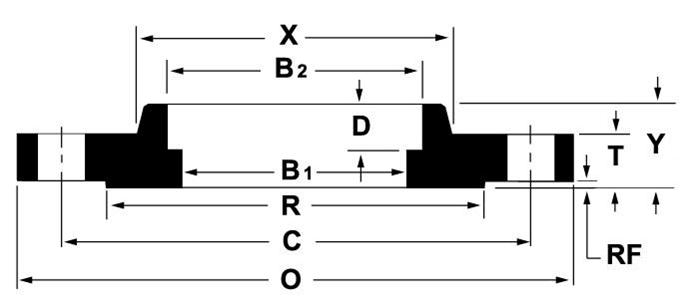

Brida de Enchufe

(Socket Weld)

Posee un asiento para soldar, su fijación se realiza con un cordón alrededor del tubo.

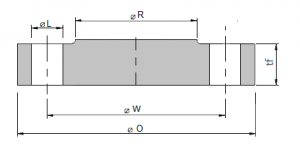

Brida Ciega

(Blind Flange)

El flange Ciego o blind, funciona como tapa dentro de la línea de Piping, no posee diámetro interior.

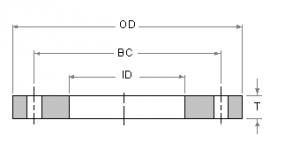

Respaldo Cañería o HDPE:

Utilizados principalmente para uniones simples que no requieren tanto esfuerzo de presión, no poseen resalte ni cuello y en el caso de que sean para unir un Stub end de HDPE tienen el ID más grande para esa función.

Brida con Cuello

(Welding Neck)

Las Bridas con cuello requieren soldadura a tope con la cañería. Su uso está destinado principalmente a actividades que soportan una alta presión y condiciones extremas como calor o frío, inflamables o corrosivos.

Derivación para tubería, salida roscada

(Threadolet Flange)

Son flanges especiales utilizados en diámetros pequeños para unir a la cañería a través del roscado, posee un hilo interior adaptado para eso, ideal para trabajos simples que mantengan una temperatura óptima y poca presión.

Material

El material determina el uso y donde será aplicado el flange Acero Carbonos, Inoxidables, HDPE, entre otros

Norma

Esta define los parámetros de fabricación del flange, dentro de ella encontramos:

    • Diámetro exterior e interior, diámetro de Línea de Pernos, cantidad de perforaciones y su diámetro, espesor, detalle del cuello y RF (si corresponde).
    • Adicional a esto cada norma tiene su clase (en Ansi va de #150 a #2500, Awwa de clase D a clase F, DIN de PN6 a PN1000), la cual determina la Presión Nominal de cada producto, es importante tener presente que producto utilizar para la presión adecuada.

A continuación, te dejaremos las principales normas que trabajamos:

Flange con Cuello para soldar ANSI/ASME B16.5 WN (Weldneck flange): Tamaño NPS de 1/2″ a 24″ (DN10 a DN600)

ASME B16.5 WN 150 Lbs

ASME B16.5 WN 300 Lbs

ASME B16.5 WN 600 Lbs

ASME B16.5 WN 900 Lbs

ASME B16.5 WN 1500 Lbs

ASME B16.5 WN 2500 Lbs

Flange Slip-On ASME B16.5: Tamaño NPS de 1/2″ a 24″ (DN10 a DN600)

ASME B16.5 SO 150 Lbs

ASME B16.5 SO 300 Lbs

ASME B16.5 SO 600 Lbs

ASME B16.5 SO 900 Lbs

ASME B16.5 SO 1500 Lbs

ASME B16.5 SO 2500 Lbs



Flange Lap Joint / Lapped (Loca) ASME B16.5: Tamaño NPS de 1/2″ a 24″ (DN10 a DN600)

ASME B16.5 Lap Joint (Loca) 150 Lbs

ASME B16.5 Lap Joint (Loca) 300 Lbs

ASME B16.5 Lap Joint (Loca) 600 Lbs

ASME B16.5 Lap Joint (Loca) 900 Lbs

ASME B16.5 Lap Joint (Loca) 1500 Lbs

ASME B16.5 Lap Joint (Loca) 2500 Lbs



Flange Ciega ASME B16.5 (Blind flange):

ASME B16.5 Blind 150 Lbs

ASME B16.5 Blind 300 Lbs

ASME B16.5 Blind 600 Lbs

ASME B16.5 Blind 900 Lbs

ASME B16.5 Blind 1500 Lbs

ASME B16.5 Blind 2500 Lbs



Flange con Cuello para soldar ANSI/ASME B16.47 WN (Weldneck flange): Grandes tamaños: NPS de 26″ a 60″ (DN650 a DN1500)

ASME B16.47 WN 150 Lbs series A

ASME B16.47 WN 300 Lbs series A

ASME B16.47 WN 150 Lbs series B

ASME B16.47 WN 300 Lbs series B



Flange Ciega ANSI/ASME B16.47 (Blind flange): Grandes tamaños: NPS de 26″ a 60″ (DN650 a DN1500)

ASME B16.47 Ciega 150 Lbs series A

ASME B16.47 Ciega 300 Lbs series A

ASME B16.47 Ciega 150 Lbs series B

ASME B16.47 Ciega 300 Lbs series B

Flange AWWA C207 Steel-Ring (Flange plana):

AWWA C207 Steel-Ring Class B

AWWA C207 Steel-Ring Class D

AWWA C207 Steel-Ring Class E

AWWA C207 Steel-Ring Class F



 Flange AWWA C207 Ciega (Blind flange):

AWWA C207 Ciega Class B

AWWA C207 Ciega Class D

AWWA C207 Ciega Class E

AWWA C207 Ciega Class F



Flange con cuello para soldar Hub (Weldneck flange):

AWWA C207 Hub Class D

AWWA C207 Hub Class E

Flange DIN Ciega 2572 (Blind flange):

DIN 2527 PN 10

DIN 2527 PN 16

DIN 2527 PN 25

DIN 2527 PN 40

Flange DIN Plana (Flat flange):

DIN 2576 PN 10

DIN 2502 PN 16

DIN 2503 PN 25

Flange DIN loca y aro de cuello (loose and collar flange):

DIN 2673 PN 10

Flange loca de Acero DIN 16963 para tubos de polieteleno (loose flange for HPDE pipe):

DIN 16963

Flange DIN Plana para Lineas de salida de gases:

DIN 86044

Flange Plana EN-1092-1 Type 01 (Flat flange):

EN-1092-1-01 PN 2.5

EN-1092-1-01 PN 6

EN-1092-1-01 PN 10

EN-1092-1-01 PN 16

EN-1092-1-01 PN 25

EN-1092-1-01 PN 40

EN-1092-1-01 PN 63

EN-1092-1-01 PN 100

Flange Loca EN-1092-1 Type 02 (Loose flange):

EN-1092-1-02 PN 6

EN-1092-1-02 PN 10

EN-1092-1-02 PN 16

EN-1092-1-02 PN 25

EN-1092-1-02 PN 40

Flange Ciega EN-1092-1 Type 05 (Blind flange):

EN-1092-1-05 PN 2.5

EN-1092-1-05 PN 6

EN-1092-1-05 PN 10

EN-1092-1-05 PN 16

EN-1092-1-05 PN 25

EN-1092-1-05 PN 40

EN-1092-1-05 PN 63

EN-1092-1-05 PN 100

Flange con Cuello para soldar EN-1092-1 Type 11 (Weld-neck flange):

EN-1092-1-11 PN 2.5

EN-1092-1-11 PN 6

EN-1092-1-11 PN 10

EN-1092-1-11 PN 16

EN-1092-1-11 PN 25

EN-1092-1-11 PN 40

EN-1092-1-11 PN 63

EN-1092-1-11 PN 100

EN-1092-1-11 PN 160

EN-1092-1-11 PN 250

EN-1092-1-11 PN 320

EN-1092-1-11 PN 400

Flange Hubbed Slip-On para soldar EN-1092-1 Type 12 (Hubbed Slip-On flange):

EN-1092-1-12 PN 10

EN-1092-1-12 PN 16

EN-1092-1-12 PN 25

EN-1092-1-12 PN 40

Flange Roscada (NPT) EN-1092-1 Type 13 (Threaded flange):

EN-1092-1-13 PN 6

EN-1092-1-13 PN 10

EN-1092-1-13 PN 16

EN-1092-1-13 PN 25

EN-1092-1-13 PN 40

Aro para soldar EN-1092-1 Type 32 (Weld-on collar plate):

EN-1092-1-32 PN 6

EN-1092-1-32 PN 10

EN-1092-1-32 PN 16

EN-1092-1-32 PN 25

EN-1092-1-32 PN 40



Collarín EN-1092-1 Type 34 (Weld-neck collar):

EN-1092-1-34 PN 10

EN-1092-1-34 PN 16

EN-1092-1-34 PN 25

EN-1092-1-34 PN 40

Aro con cuello para soldar EN-1092-1 Type 35 (Weldring neck):

EN-1092-1-35 PN 10

EN-1092-1-35 PN 16

EN-1092-1-35 PN 25

EN-1092-1-35 PN 40

Valona EN-1092-1 Type 37 (Press collar):

EN-1092-1-34 PN 10

Flange BS 3293 tipo Slip-on

 Slip-on Class 150 psi

 Slip-on Class 300 psi

 Slip-on Class 400 psi

 Slip-on Class 600 psi

Flange BS 3293 tipo Welding Neck

WN Class 150 psi

WN Class 300 psi

WN Class 400 psi

WN Class 600 psi
